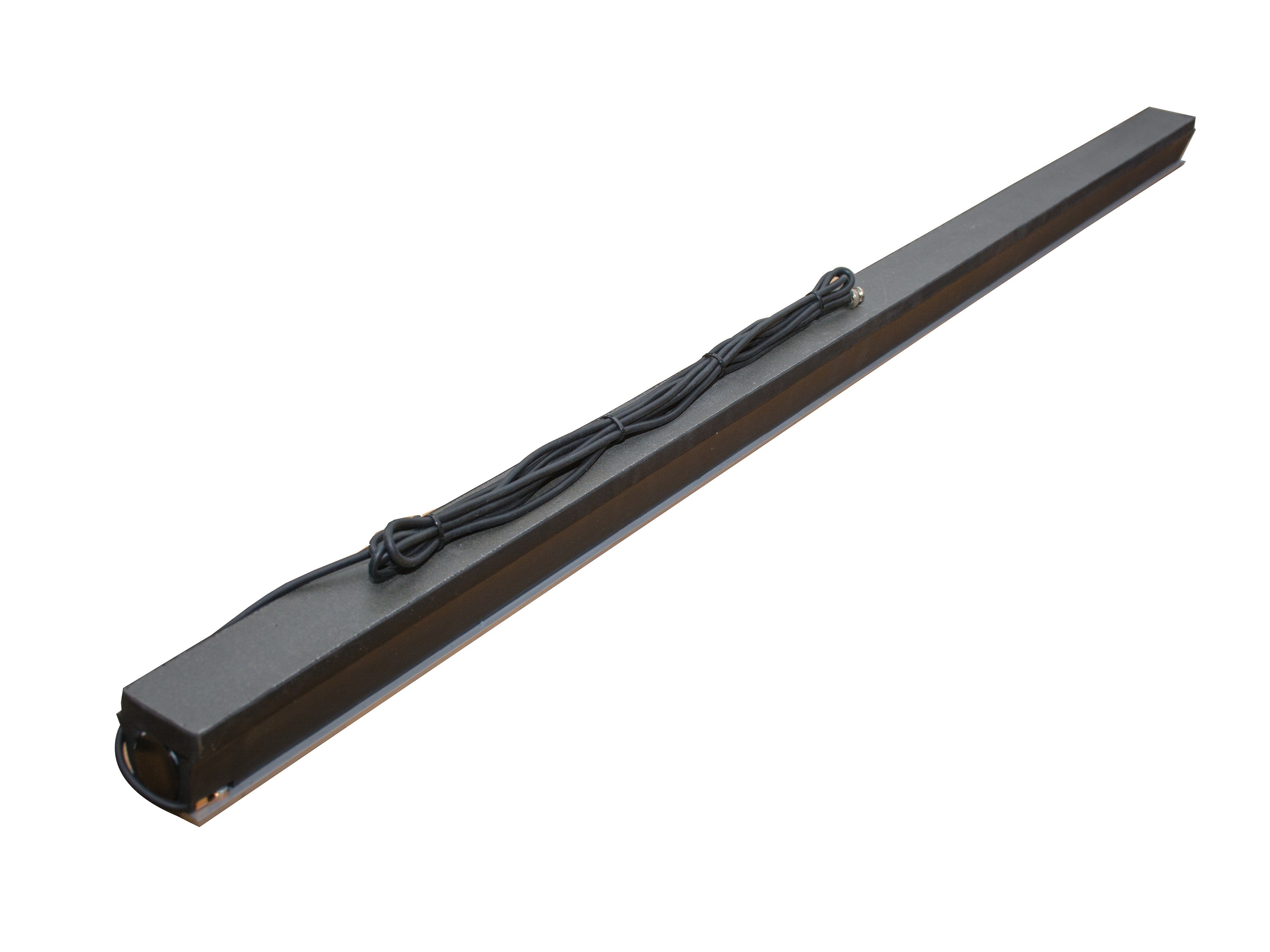

مستشعر الوزن ومستشعر المحور ونظام الوزن في الحركة - 30000 كجم
يقوم مستشعر الكوارتز بتحويل قوة الإطارات الديناميكية إلى إشارات كهربائية ، ثم يتم تحويل الإشارات إلى جهد تناظري من خلال مضخم الشحن ، ثم من خلال محول A / D يقوم بتحويل الإشارة التناظرية إلى إشارة رقمية ، وأخيراً نتيجة الوزن التي حصل عليها الكمبيوتر المدمج وبرامجه .شكل ووحدات إشارة سلسلة القياس هي:
القوة (N) ← الشحن (pC) ← الجهد (V) ← أخذ العينات والتشغيل ← الوزن (كجم)
|
نطاق السرعة |
0.5 ~ 105 كم / ساعة |
|
نطاق الخطأ للوزن الإجمالي |
≤ ± 5٪ |
|
نطاق خطأ تحميل المحور |
≤ ± 10٪ |
|
خطأ في السرعة |
≤1 كم / ساعة |
|
تحميل تصنيف المحور المفرد |
30 ت |
|
الحد الأقصى للحمل الزائد |
150٪ |
|
الحساسية الاسمية |
-1.54 ± 7٪ بيسي / ن |
|
الخطية |
DC15 ~ 30 فولت |
|
درجة حرارة العمل |
-45 ℃ ~ 80 ℃ |
|
مقاومة العزل |
> 100 جم |
|
حياة |
≥ مائة مليون محور |
|
مستوى الحماية |
IP68 |
