The High Speed Weigh In Motion System Started into Usage In Middle Asia

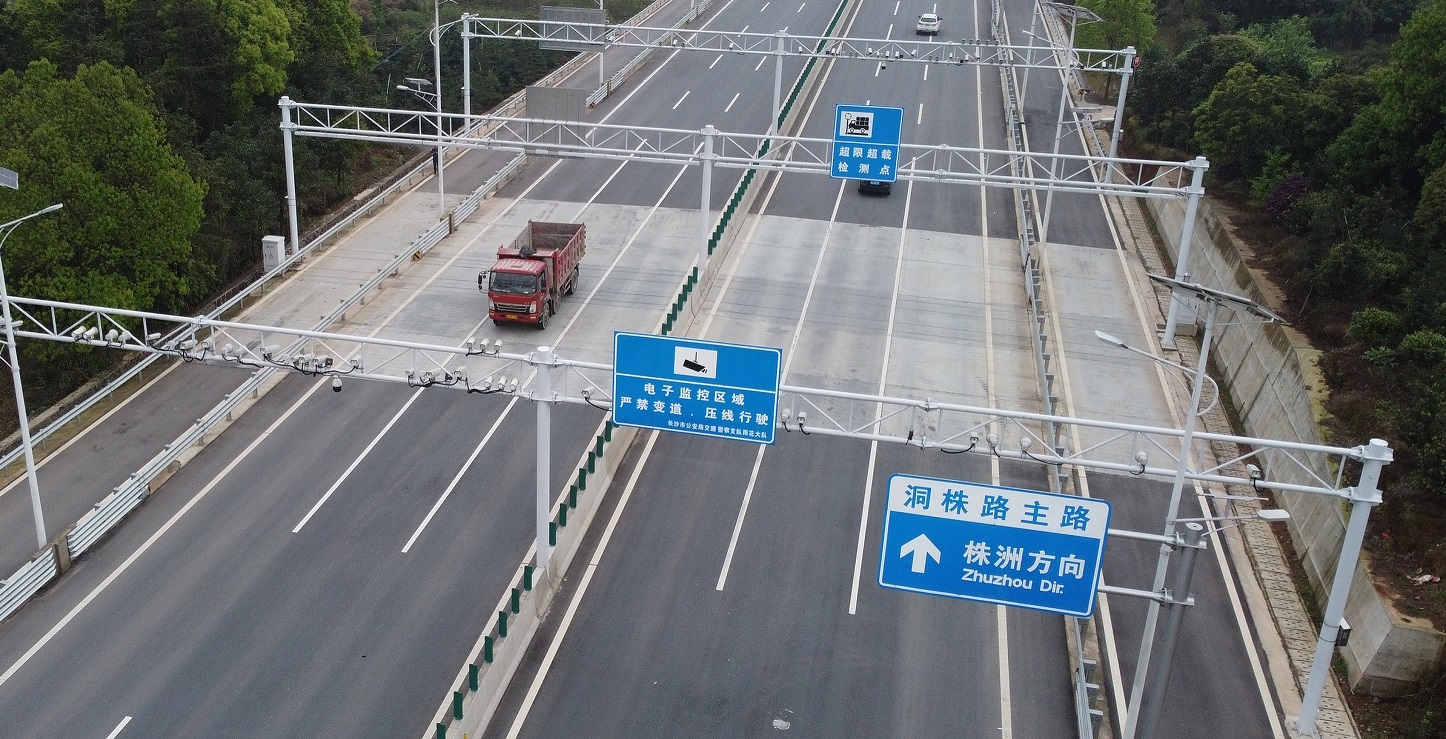

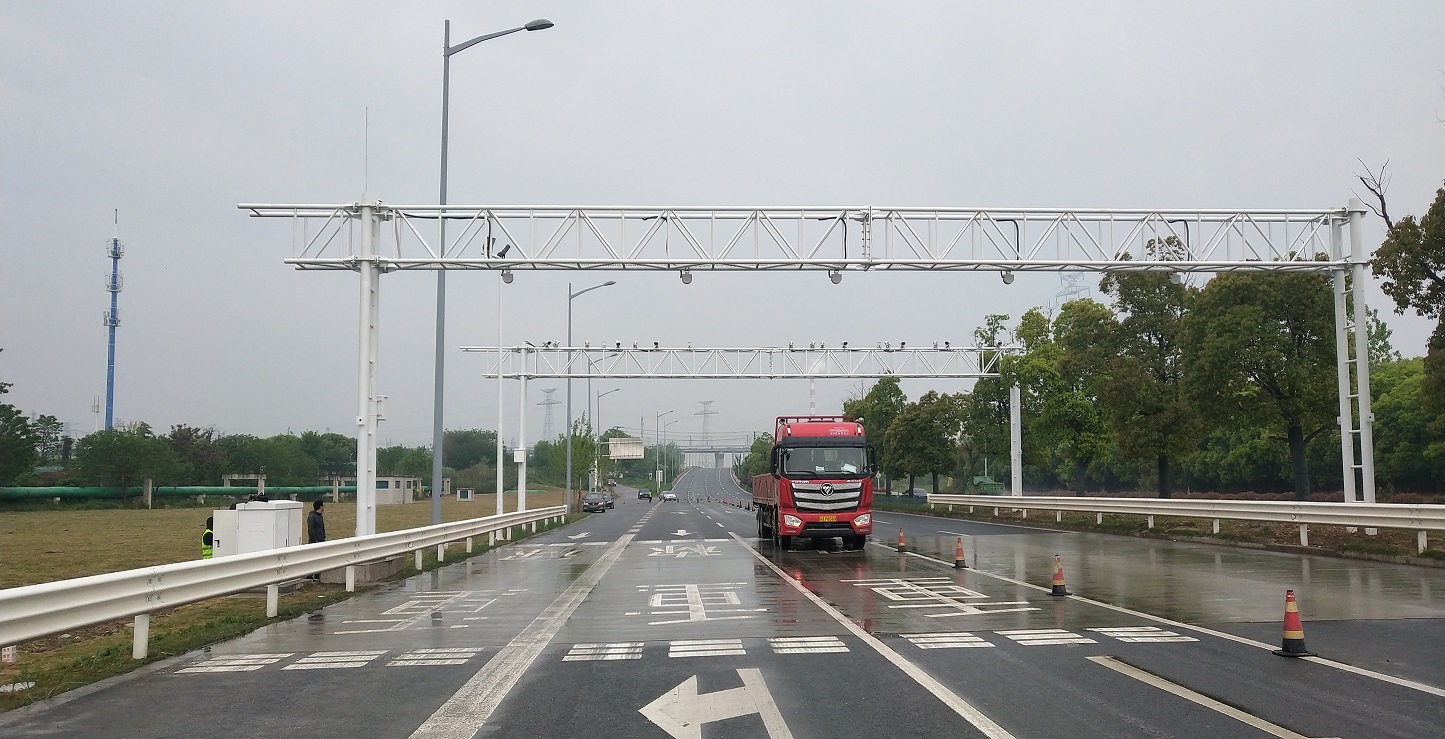

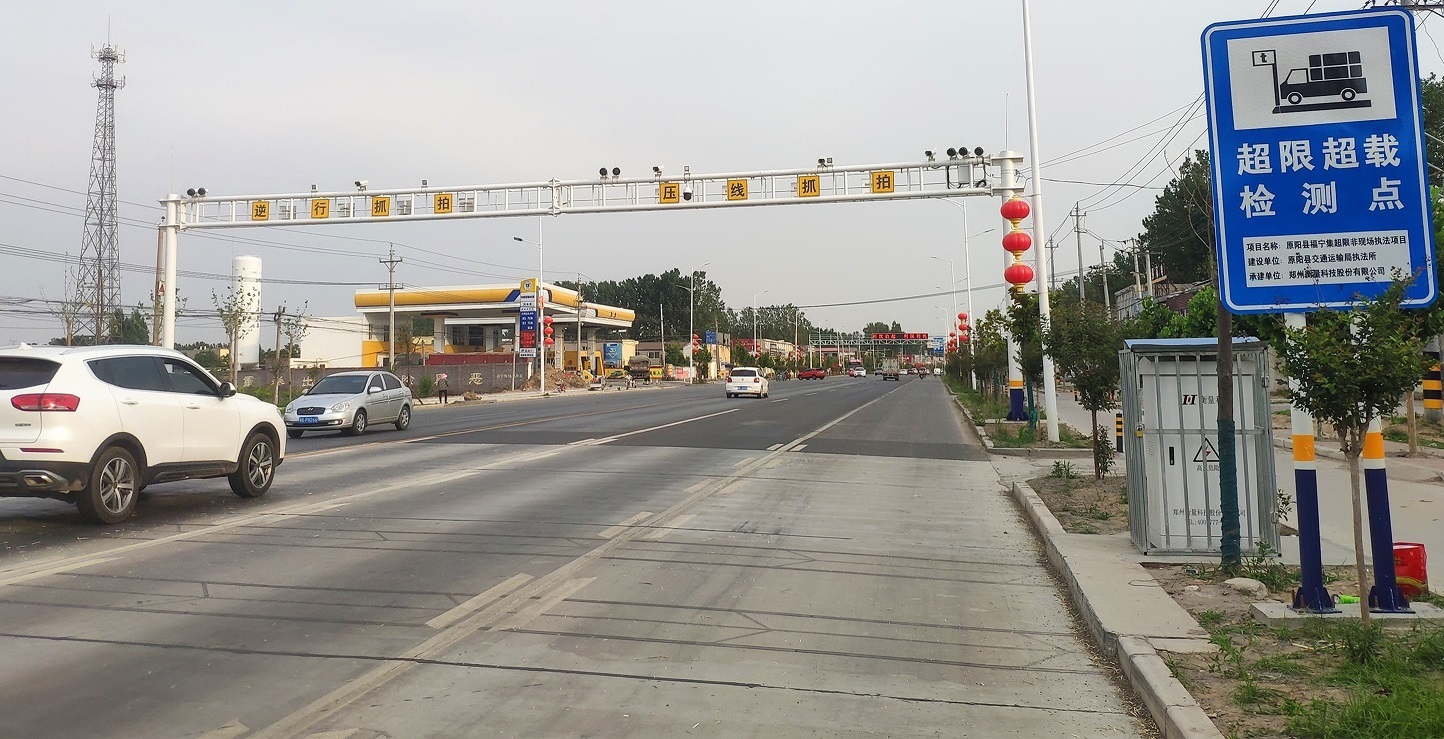

Hengliang Tech focuses on Weigh-In-Motion system, mainly divide into HS-WIM and LS-WIM. Main Weighing Products:Quartz sensors;Charge amplifier;Loop;WIM controller;Electricity cabinet;Accuracy: 95%-97%;Applications:Direct Enforcement System, includes: WIM Direct enforcement subsystem: collect and update real-time traffic data including axle weights, axle number, axle distance, single or double tire, gross vehicle weights, date and time, speed, driving direction to the platform. The platform can automatically judge whether truck is overloaded or not. ALPR subsystem: used to detect the plate number and even video of vehicle driving through the weighing part to integrate with the weighing data. Display subsystem: after the data peocessing, can display the overload truck info on the LED display. The Platform software can integrate all the info and data collect from the subsystem, and display related vehicle overload info.

الذكرى الثمانون لانتصار حرب الشعب الصيني ضد العدوان الياباني والحرب العالمية ضد الفاشية.

الذكرى الثمانين لانتصار حرب المقاومة الشعبية الصينية ضد العدوان الياباني والحرب العالمية المناهضة للفاشية   تذكّر التاريخ، وأشرف الأبطال الذين سقطوا، وأحترم السلام، وخلق مستقبل أفضل

مشروعنا الجديد في أوردوس اجتاز بنجاح شهادة مراقبة الجودة المحلية

لقد نجح مشروعنا الجديد الآخر في أوردوس، منغوليا الداخلية، في اجتياز شهادة القياس لمكتب الإشراف على الجودة المحلي وتم الانتهاء منه بنجاح. يستخدم هذا المشروع نظام التنفيذ المباشر الكامل الخاص بنا، بما في ذلك نظام وزن الكوارتز، ونظام التعرف على لوحات الترخيص، ونظام إعلام المعلومات، ونظام برامج المنصة، مما يوفر دعمًا للبيانات للكشف عن الوزن الزائد وصيانة الطرق.

مقدمة لنظام ميزان الشاحنات الديناميكي الكوارتز

نظام الوزن الديناميكي للسيارة هو نظام الوزن الديناميكي مع جهاز استشعار الوزن الكوارتز كجزء أساسي، مكبر الشحن، معالج الوزن، الكمبيوتر الصناعي كالمكونات الرئيسية،وملفات الحساسة الأرضية كمكونات مساعدة. يقوم النظام بتثبيت معدات لوزن المركبات على الطرق السريعة والطرق الوطنية والطرق الإقليمية وما إلى ذلك لجمع بيانات الوزن ومعلومات البيانات الأساسية الأخرى للمركبات في الحركة (مثل:عدد المركبات، قاعدة العجلات، نوع المركبة، حجم حركة المرور، الخ) ، ويقوم بتحقيق معالجة تحميل البيانات، وتحقيق الغرض من التحكم في الإفراط في الحمل. يمكن لهذا النظام أيضاً حساب المركبات بدقة عند سرعات مختلفة، ويمكن حل تأثير السرعة على دقة الوزن بفعالية.لديها مزايا القدرة القوية على مكافحة التدخل، فترة بناء قصيرة، صيانة مريحة، ولا تتأثر بسهولة من ظروف الطقس.

عوامل تؤثر على نظام الوزن الديناميكي

بناءً على مبدأ وزن ميزان الشاحنات، العوامل الرئيسية التي تؤثر على نتائج الوزن هي: 1. المستشعر المستشعر هو جهاز حساس يحول الضغط إلى إشارة كهربائية. يمكن أن تؤثر دقة القياس والاستجابة الديناميكية للمستشعر بشكل مباشر على دقة النتيجة النهائية. تشمل الأخطاء الناتجة عن المستشعر خطأ التكرار، والزحف، وخطأ درجة الحرارة، وما إلى ذلك. لذلك، يجب أن يتمتع المستشعر بحساسية عالية وقابلية جيدة لإعادة الاستخدام. 2. أجهزة الوزن أجهزة الوزن هي أجهزة إلكترونية، وعملها الطبيعي يخضع للعديد من التداخلات، مثل تقلبات التيار الكهربائي ودرجة الحرارة. تشمل الأخطاء التي تسببها الأجهزة الإلكترونية التأثيرات الشاملة (عدم الخطية، التباطؤ، وتأثير درجة الحرارة على النطاق)، وتأثير درجة الحرارة على مؤشر عدم التحميل، وتغيرات التيار الكهربائي، واستقرار النطاق. 3. استواء وانحدار سطح الطريق يؤثر استواء وانحدار سطح الطريق على القوة المؤثرة على مستشعر الوزن، بحيث لا تطبق الشاحنة قوة عمودية على مستوى الميزان، مما يؤثر بدوره على نتيجة الوزن. بشكل عام، عند التثبيت، انتبه إلى اختيار أساس مسطح لضمان أن يكون المستشعر ومنصة الميزان على اتصال جيد وأن يكون كل مستشعر مضغوطًا بشكل موحد نسبيًا. 4. سرعة المركبة ينص المعيار على أنه يجب على المركبات المرور بسرعة تتراوح بين السرعة القصوى والسرعة الدنيا. كلما زادت السرعة، زاد انحراف إشارة وزن محور المركبة عن القيمة الحقيقية. بالإضافة إلى ذلك، ستؤدي التغييرات في سرعة المركبة إلى اهتزاز المركبة نفسها، مما يضيف الكثير من التداخل لعملية الوزن. 5. حالة المركبة ستتسبب ظروف القيادة غير الطبيعية المختلفة في منطقة الوزن، مثل الضغط الطرفي، والانحناء على شكل حرف S، والتوقف والانطلاق، والرجوع للخلف، في انحراف كبير بين وزن المركبة والوزن الفعلي.

الصيانة الوقائية يمكن أن تمدد عمر أجهزة استشعار الوزن

تعتبر خدمات ما بعد البيع والصيانة حلقات مهمة للشركات للحفاظ على علاقات طويلة الأمد مع العملاء. لا يمكن لخدمة ما بعد البيع عالية الجودة أن تحسن رضا العملاء فحسب، بل تعزز أيضًا ولاء العلامة التجارية. بالإضافة إلى التركيب والتشغيل العاديين، تعد صيانة الأعطال والصيانة الدورية مهمة جدًا أيضًا.لدى شركة Hengliang Tech فريق دعم فني محترف يمكنه تقديم خدمة ما بعد البيع على مدار الساعة طوال أيام الأسبوع. بالإضافة إلى ذلك، تعد الزيارات المنتظمة والصيانة الدورية أيضًا من أهم الأولويات في عملهم: هناك مثل صيني قديم يقول الوقاية خير من العلاج. يمكن للصيانة الوقائية أن تطيل عمر المعدات، وتقلل من الأعطال المفاجئة، وتضمن التشغيل العادي لنظام الوزن.

إن التنفيذ المباشر هو وسيلة فعالة للسيطرة التكنولوجية على المركبات ذات الوزن الزائد

إن التنفيذ المباشر هو وسيلة فعالة للسيطرة التكنولوجية على المركبات ذات الوزن الزائد.نظام فرعي ذكي للتعرف على لوحة التسجيل، نظام فرعي لإصدار المعلومات، نظام فرعي لإخطار المعلومات، نظام فرعي للكشف عن الأبعاد الخارجية، نظام فرعي لتحميل التطابق، نظام فرعي لمنصة الإدارة،ونظام فرعي لمركز القيادةيمكن استخدام نظام وزن صفيح أو كوارز وفقًا لعوامل مثل بيئة الاستخدام وتأثير حركة المرور وظروف الطرق الأساسية والاقتصاد. يتكون نظام الوزن الديناميكي الكوارتز من أجهزة استشعار الوزن الكوارتزية، ومضخم الشحن، ومفصل المركبات عالية السرعة، ومعالج الوزن، واللصق الهيكلي للطرق، وخزانة كهربائية، الخ.إنها تعمل بسرعة عالية، عينة البيانات عالية الكثافة، ودقة عالية على المركبة المتحركة، ومن ثم يحسب بدقة سلسلة من المعلومات مثل سرعة، ووزن المحور، ومسافة العجلات من المركبة المتحركة.متطلبات جهاز الاستشعار والأساس أعلى قليلا، ولكن مع الاستقرار الجيد، والعمر الطويل، والأداء الشامل العالي. بسبب الاستجابة الديناميكية العالية وحساسية درجة الحرارة المنخفضة لمستشعرات وزن بلورات الكوارتز،دقة أكثر استقراراً من الأنواع الأخرى في مناسبات الوزن الديناميكي عالية السرعة والمناطق ذات الاختلافات الحرارية الكبيرةفي الوقت نفسه، فإن طريقة تركيب جهاز الاستشعار والأساس تناسب بشكل وثيق لمنع انسداد الرمال وفشل التجمد، ولها ميزة مستقرة في مناطق مثل الصحاري الباردة للغاية. يتكون نظام الوزن المسطح من جسم الوزن المسطح، ومضخم إشارة، وشاشة وزن، وجهاز فصل المركبة. يتضمن جهاز الوزن على الطرق جهاز وزن،جهاز استشعار للوزن، و إطار حمل الوزن لدعم الوزن ، الخ. يتبنى هيكل ثابت من الصلب بالكامل. تم تصميمه وتثبيته بطريقة متكاملة مع الأساس ،ولها خصائص القدرة القوية على تحمل، منطقة الكشف الكبيرة، ليس من السهل خداع، ودقة الوزن العالية. نظام الوزن المسطح هو سريع في بناء وله تأثير منخفض على حركة المرور. جهاز استشعار الوزن المضاد للقشر الذي تم تطويره بنفسه وخوارزمية أخذ العينات المستقلة متعددة القنوات،مكافحة الغش والخوارزمية دمج متعددة المسارات جعل المنتج لديه نفس دقة الكشف والاستقرار في معظم مناسبات الاستخدام، مع وجود مزايا البناء السريع والتكلفة.

نتحدث عن مستشعر وزن الكوارتز

ما هو الكوارتز؟ الكوارتز معدن واسع الانتشار في الطبيعة. مثل الرمل العادي والبلورات والمواد الأخرى، المكون الرئيسي له هو ثاني أكسيد السيليكون، الصيغة الكيميائية SiO2. ولكن نظرًا للترتيب المختلف للجزيئات، فإنه يتمتع بمظاهر وخصائص مختلفة. الكوارتز النقي عديم اللون وشفاف، وخصائصه الحرارية والكيميائية والميكانيكية لها تباين واضح. نقطة الانصهار هي 1750℃. يتمتع الكوارتز بخاصية كهروضغطية قوية، أي أنه ستتولد شرارات عند ضربه وفركه بشدة، وهي طريقة إشعال النار باستخدام الصوان. تطور التأثير الكهروضغطي للكوارتز في عام 1880، اكتشف الأخوان جاك وبيير كوري عن طريق الصدفة التأثير الكهروضغطي السحري لبلورات الكوارتز. وجدوا أنه عندما يتعرض بلور الكوارتز لضغط شديد، ستتولد شحنة كهربائية على سطحه، وتتناسب كمية الشحنة المتولدة مع كتلة المادة. ومع ذلك، يتطلب جمع الشحنة والاحتفاظ بها ظروف مقاومة عالية جدًا، وإلا فمن السهل تفريغها ويصعب قياسها. لم يكن الأمر كذلك حتى الخمسينيات من القرن الماضي عندما تم اختراع مضخم الشحنة (CA، Charge Amplifier) لتحويل الشحنة إلى إشارة جهد مقابلة، مما أدى إلى تحقيق قياس ومعالجة الشحنة بواسطة الأدوات والأجهزة التقليدية لأول مرة، وبالتالي إنشاء مجال القياس الكهروضغطي. في الستينيات، طورت المعهد الفيدرالي السويسري للتكنولوجيا في زيورخ مستشعر قوة الكوارتز الكهروضغطي. في السبعينيات، تم استخدام أنظمة قياس القوة ثلاثية المكونات الكهروضغطية المصنوعة من الكوارتز في الهندسة وصناعة السيارات والبيوميكانيكا. تطبيق مستشعر وزن الكوارتز في التسعينيات، طورت سويسرا مستشعر وزن ديناميكي مع بلور الكوارتز كعنصر حساس يمكن استخدامه على الطرق. نظرًا لصغر حجمه، وانخفاض ارتفاعه، وخفة وزنه، وصلابته العالية، وتردده الطبيعي العالي، ونطاقه الديناميكي الواسع، وحساسيته العالية. لذلك، فقد حقق نتائج تطبيق جيدة في مجالات التنبؤ بحمل المحور الزائد للمركبة، وإنذار الحمل الزائد للجسور، وحماية الأنفاق، وقياس حمل محور المركبة. يستخدم على نطاق واسع في العديد من البلدان مثل الولايات المتحدة والمملكة المتحدة وألمانيا وأستراليا وكوريا الجنوبية واليابان. منذ نهاية القرن الماضي، مع تطور وضع الشحن المحلي والحاجة إلى الإدارة الوطنية للحمل الزائد والتحميل الزائد، طورت بلادي أيضًا مستشعرات وزن الكوارتز المناسبة لتطبيقات الطرق في بلادي. مبدأ وزن مستشعر وزن الكوارتز مستشعر وزن الكوارتز هو جهاز يستخدم التأثير الكهروضغطي لبلور الكوارتز لتحويل إشارة الوزن إلى إشارة كهربائية. 1). يحول عنصر الكشف عن بلور الكوارتز قوة الإطارات الديناميكية إلى إشارة شحنة؛ 2). يتم تحويله إلى جهد تناظري من خلال مضخم الشحنة؛ 3). ثم يتم تحويل الإشارة التناظرية إلى إشارة رقمية من خلال محول A/D؛ 4). أخيرًا، يتم الحصول على نتيجة الوزن من خلال الكمبيوتر المدمج وبرامجه المخصصة. هيكل خلية الحمل الكوارتز مظهر خلية الحمل الكوارتز مزايا مستشعرات وزن الكوارتز 1) نطاق سرعة الكشف الديناميكي الفعال الواسع: صلابة عالية، لا تشوه تحت الحمل الثقيل، استجابة عالية التردد، ويمكنها قياس الأحمال الديناميكية المتغيرة بسرعة بدقة. 2) متانة قوية: تحمل 5400000 مرة من اختبار المتانة بحمل 50 كيلو نيوتن دون أي علامات تلف. 3) عمر خدمة طويل: يتجاوز عمر الخدمة 100 مليون محور. 4) أداء وزن ديناميكي دقيق: خطية جيدة، وتكرار، واستقرار. 5) نطاق تكييف درجة الحرارة الواسع: لا تؤثر تغيرات درجة الحرارة على دقة الوزن، ولا يلزم إعادة المعايرة. 6) سهولة التركيب والبناء السريع: حجم البناء الصغير، وأضرار أقل للطرق، ودورة قصيرة. 7) إخفاء قوي: بعد التثبيت، فإنه يشكل كلاً مع سطح الطريق، ويصعب على السائق تحديد موقعه المحدد بدقة. 8) خالي من الصيانة: لا يلزم الصرف، مما يلغي الصيانة اليومية في التطبيق.
